CIM推進事業

電線共同溝等 管理台帳の3Dモデル化(開発中)

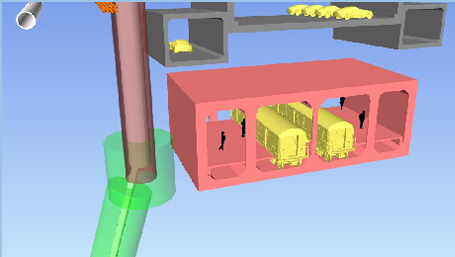

  • 【地下埋設物3Dモデル(全景)】電線共同溝等 管理台帳の3Dモデル化

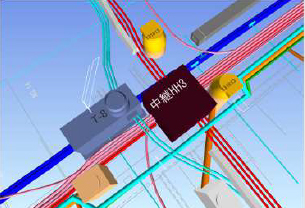

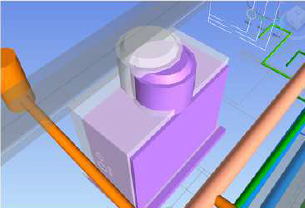

  • 【地下埋設物3Dモデル(管路/MH)】電線共同溝等 管理台帳の3Dモデル化

特徴

①位置情報を持った道路構造物(地上部)の3Dモデル化

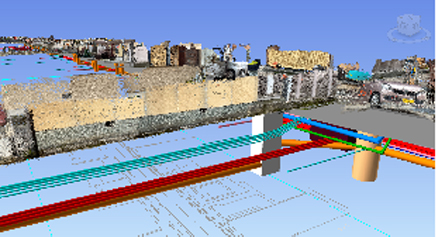

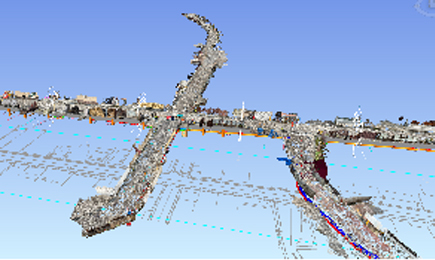

「車両搭載の各種計測器による計測/3Dレーダーによる点群データ」から地上部立体図の作成
②情報通信設備(地下埋設物)位置の絶対座標による3Dモデル化(前提:地上部との位置情報の整合)

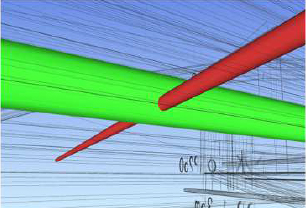

「PPS/エスパー調査による情報通信設備の絶対座標」から埋設物3Dモデル図の作成
③地上部及び地下埋設物の位置情報の整合を図った3Dモデル管理図面の作成(管理用属性データ付与)

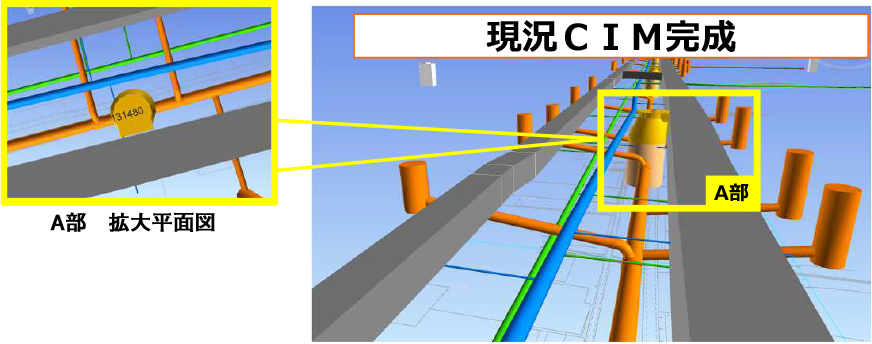

上記①及び②による地上部及び地下埋設物の3Dモデル(融合)図の作成
